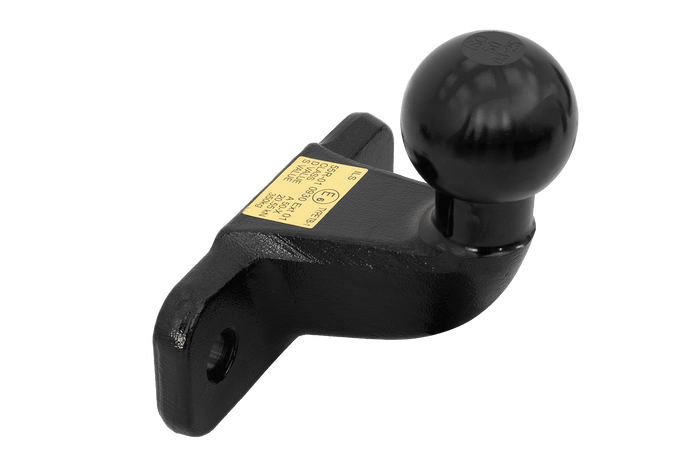

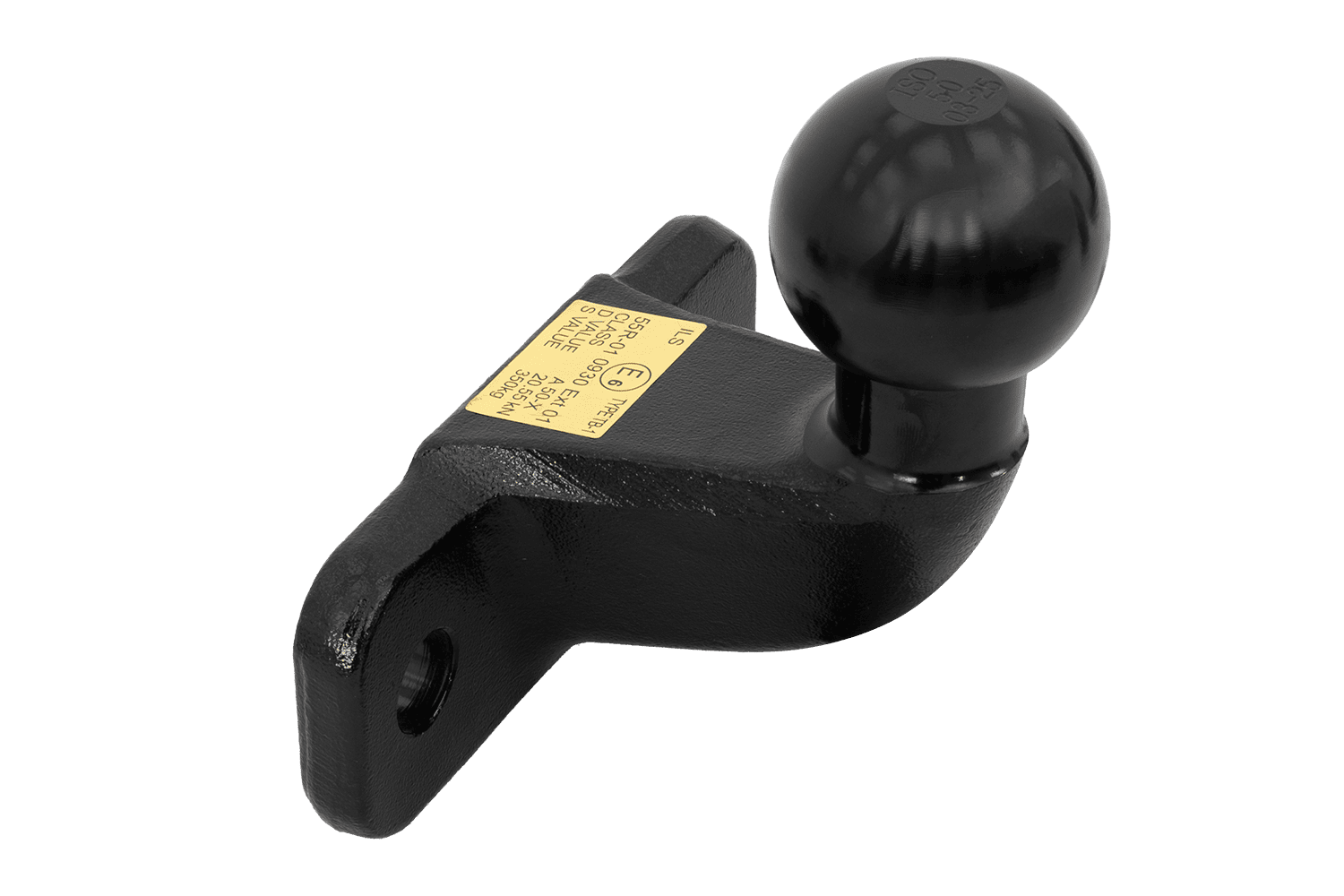

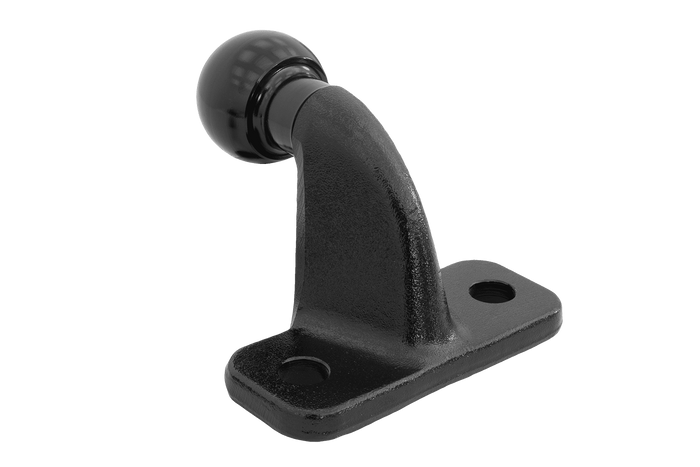

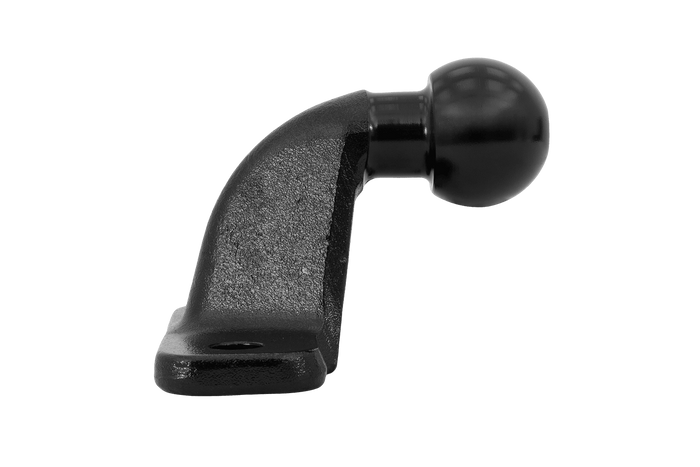

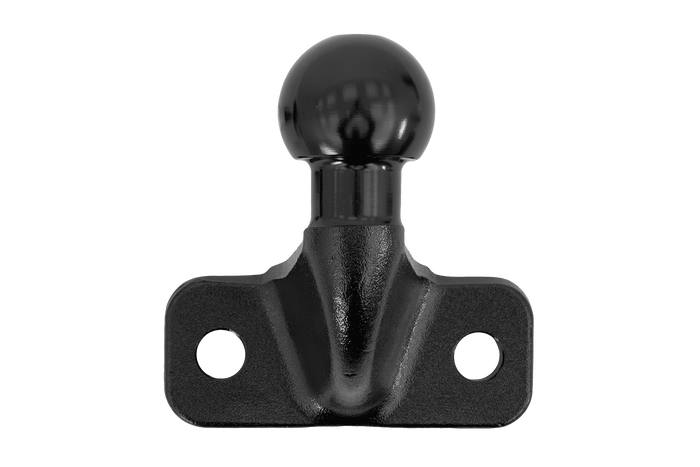

Flanschkugel für XIMPLIO Anhängerkupplung 50 mm 3500 kg
- Diese Flanschkugel wird mit zwei M16-Schrauben im Abstand von 90 mm befestigt. Sie bietet eine Anhängelast von bis zu 3500 kg, eine Stützlast von bis zu 350 kg, eine Hubhöhe von 80 mm und einen Versatz von 75 mm. Sie verfügt über eine europäische Straßenz
Flanschkugel für XIMPLIO Anhängerkupplung 50 mm 3500 kg

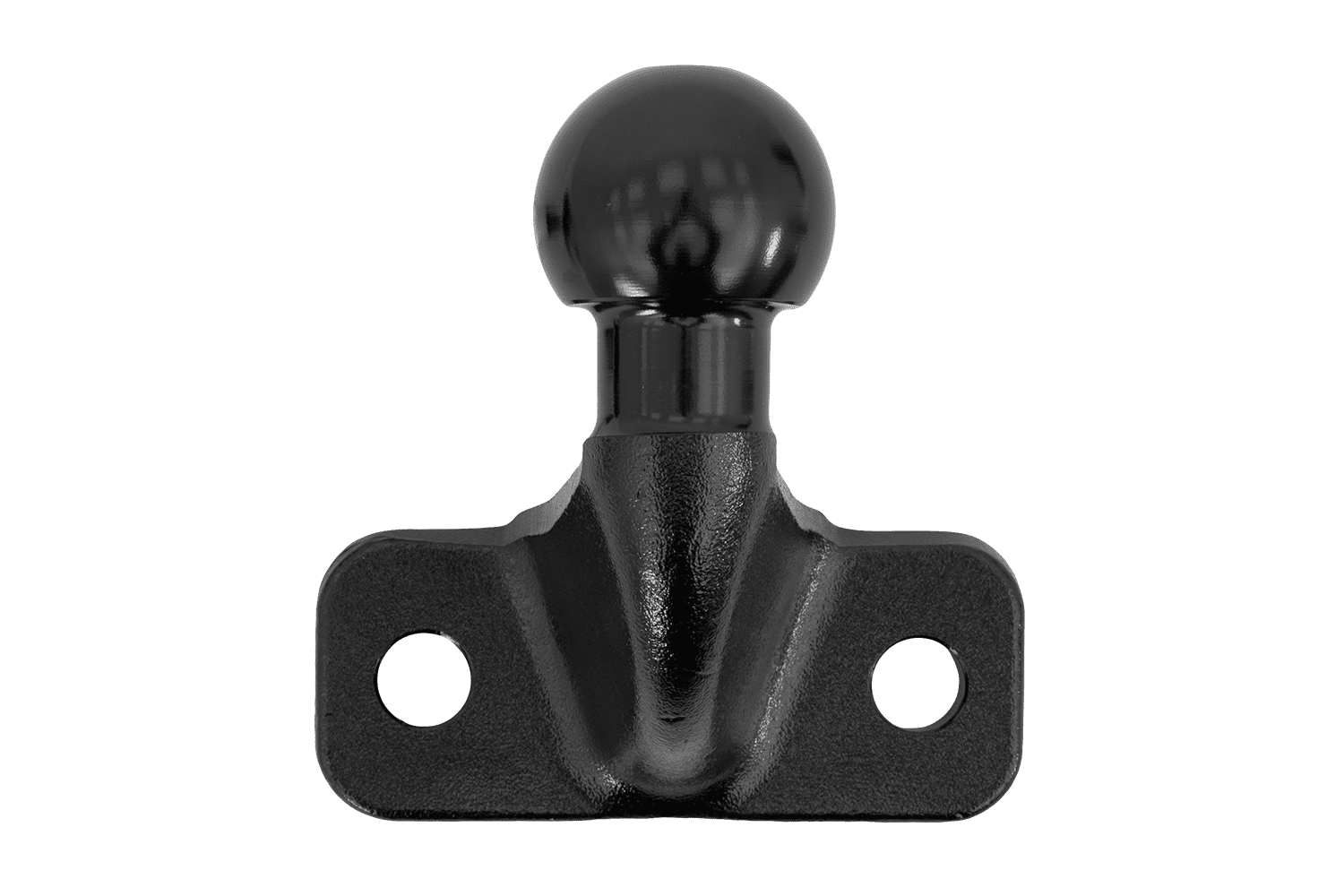

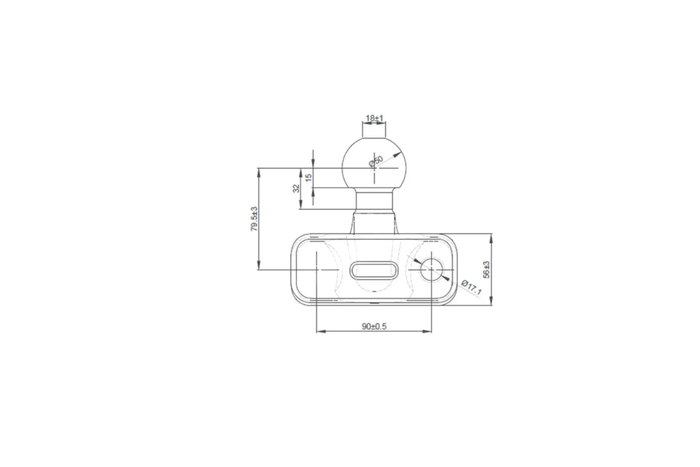

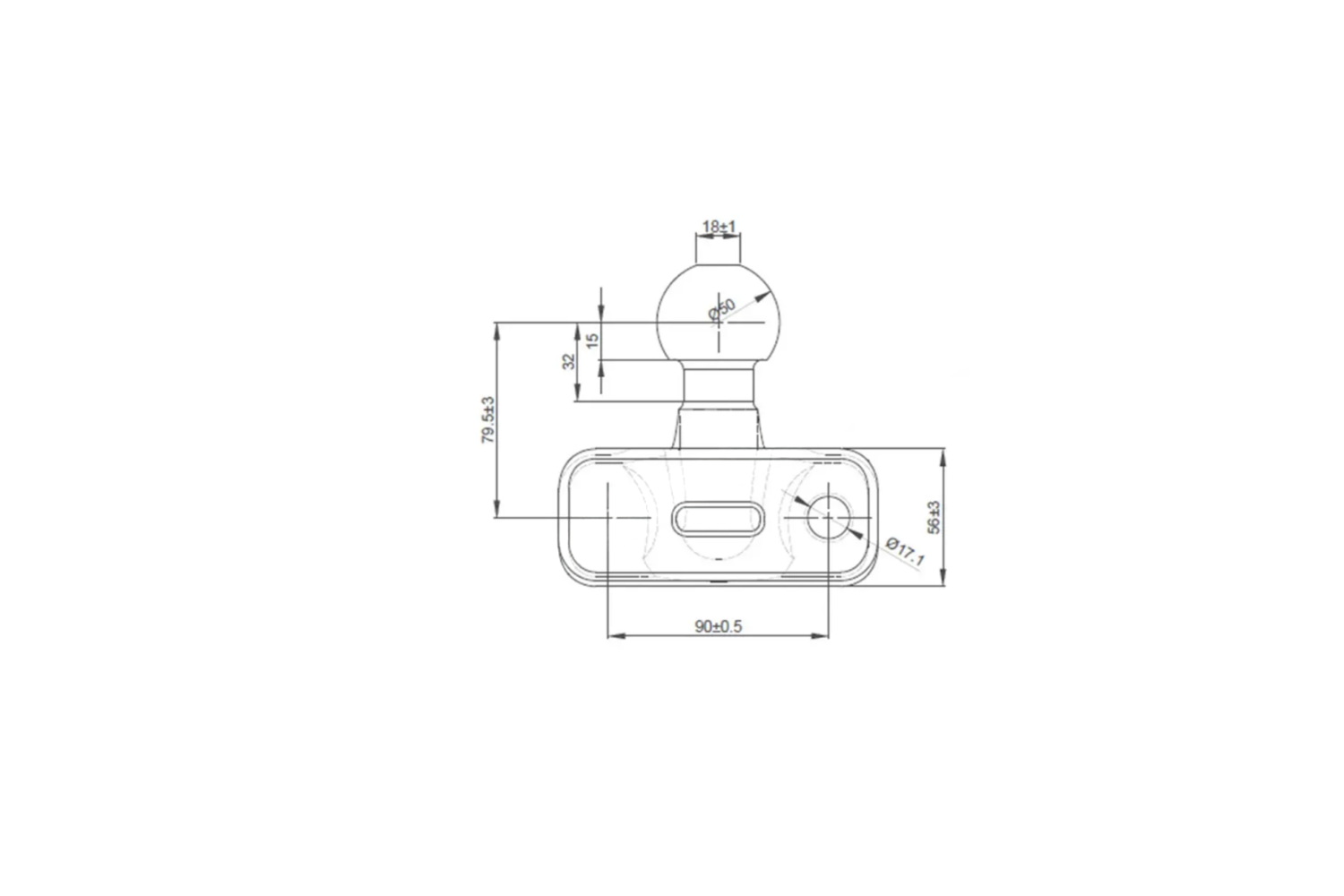

Die Kugelkupplung für die Anhängerkupplung ist ein robustes Bauteil, das mit zwei M16-Schrauben frontal befestigt wird. Der Lochabstand beträgt 90 mm und ist somit mit vielen Anhängerkupplungen kompatibel, die an Transportern, Geländewagen und Nutzfahrzeugen verwendet werden.
Die Konstruktion besteht aus einem robusten Schmiedeteil und ist für den Einsatz unter hohen Belastungen ausgelegt. Das maximale Anhängegewicht beträgt 3500 kg , die zulässige Stützlast 350 kg . Der D-Parameter von 20,55 kN bestimmt die Festigkeit der Verbindung im Schleppsystem.

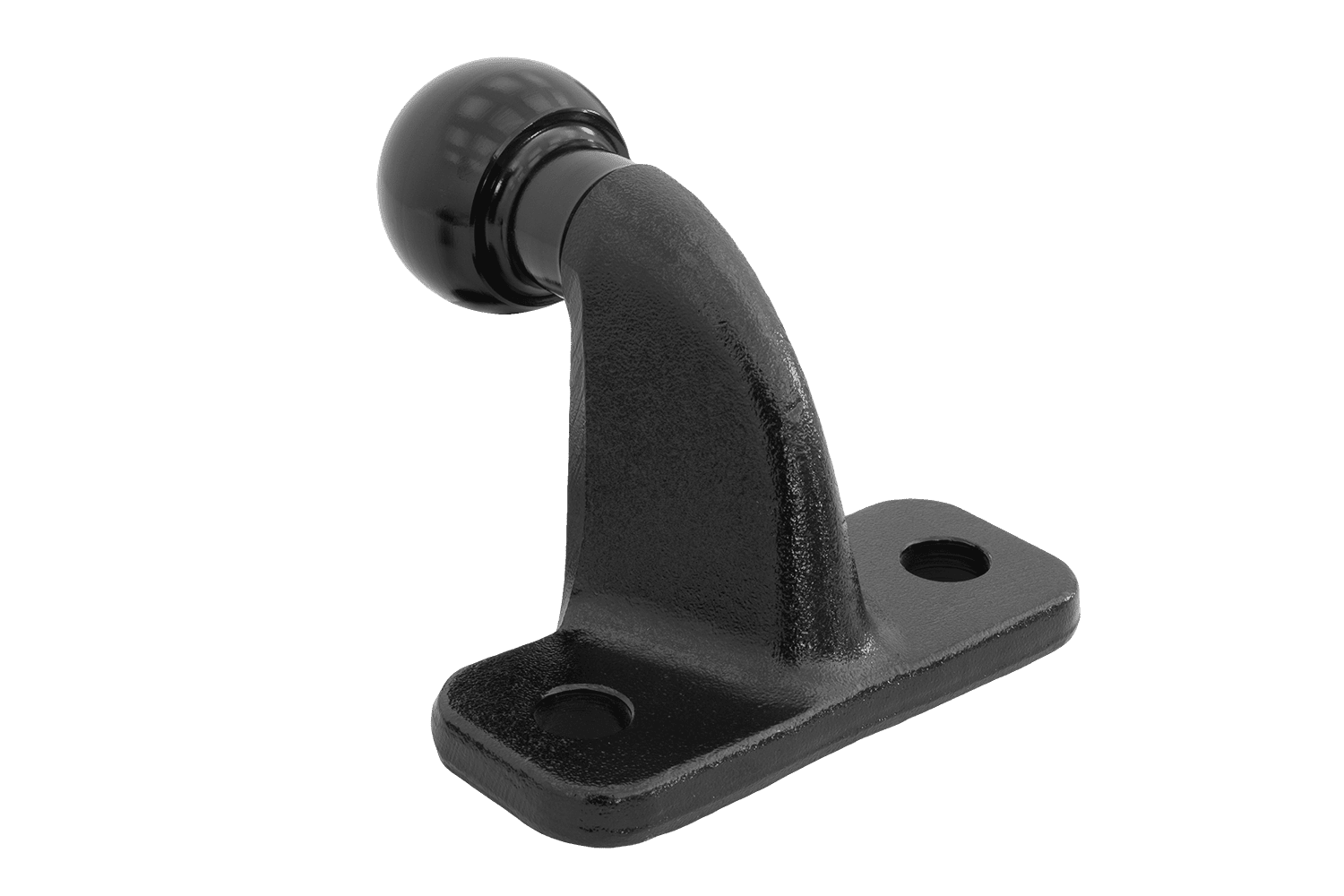

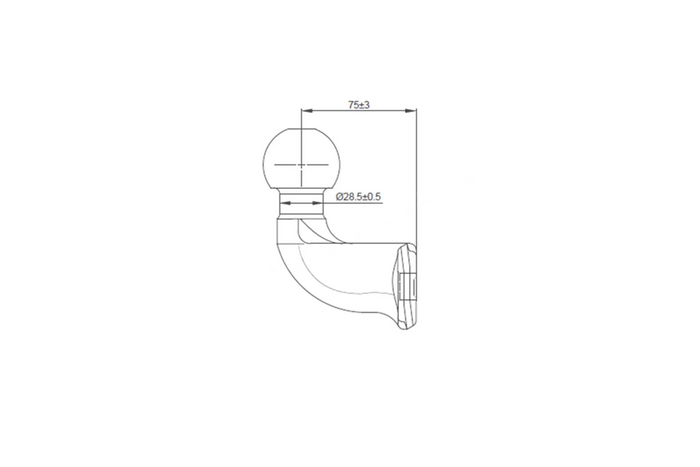

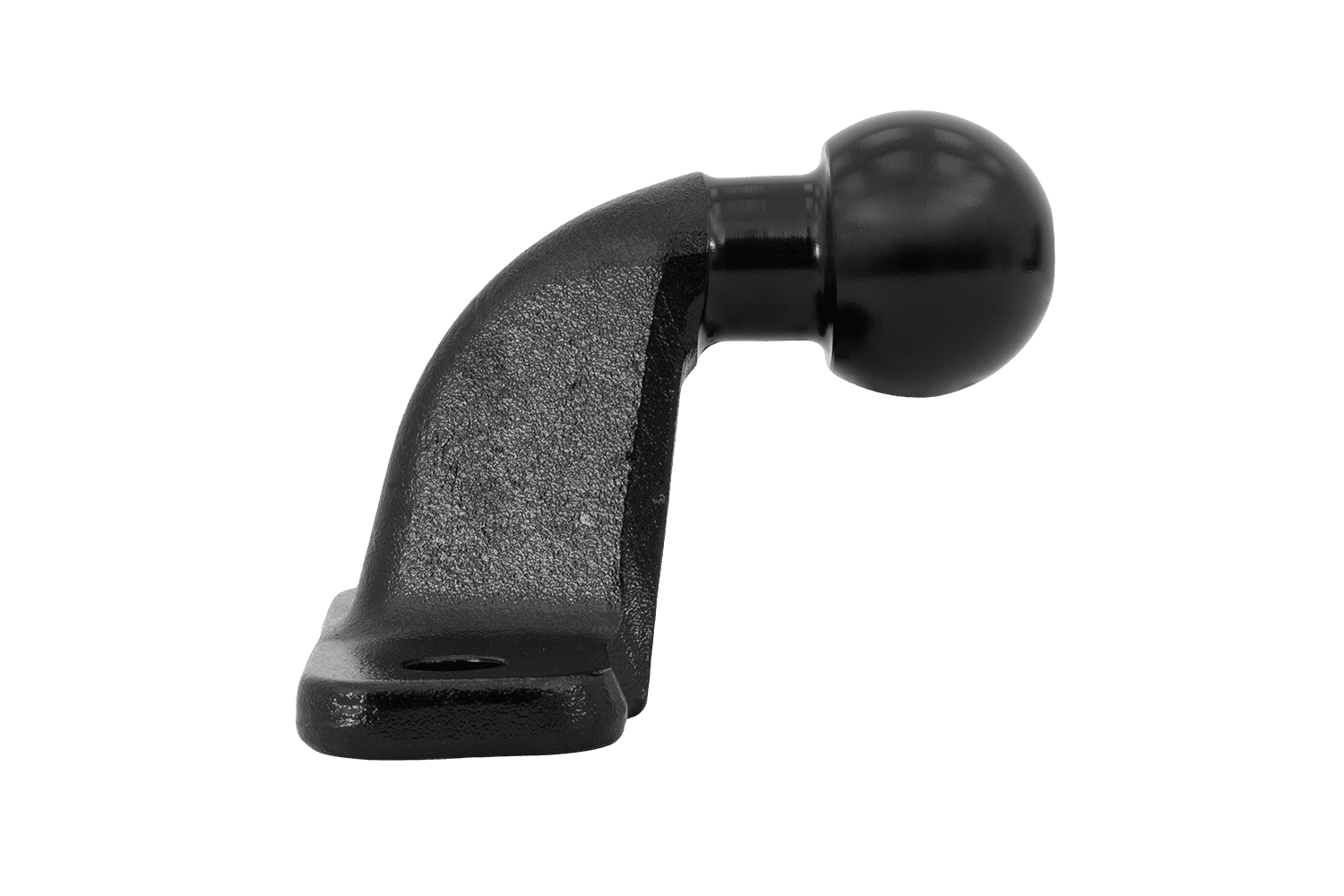

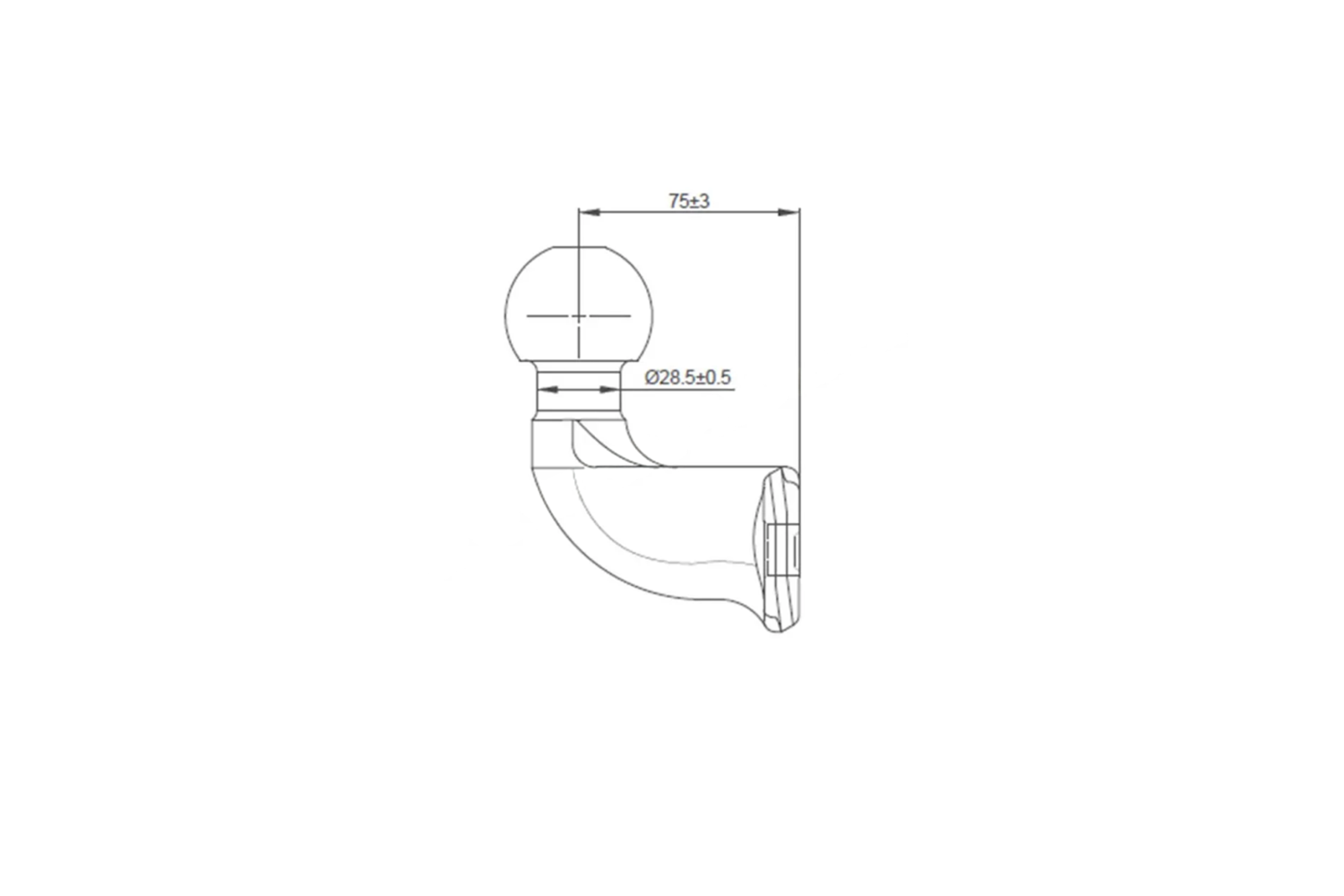

Durch die Anhebung der Kugel um 80 mm und den Versatz um 75 mm von der Montagefläche lässt sich die Höhe der Anhängerkupplung leichter an die Fahrzeugkonstruktion anpassen. Diese Lösung ist besonders vorteilhaft für Fahrzeuge mit höherer Anhängerkupplung oder größerem Bedarf an Bodenfreiheit.

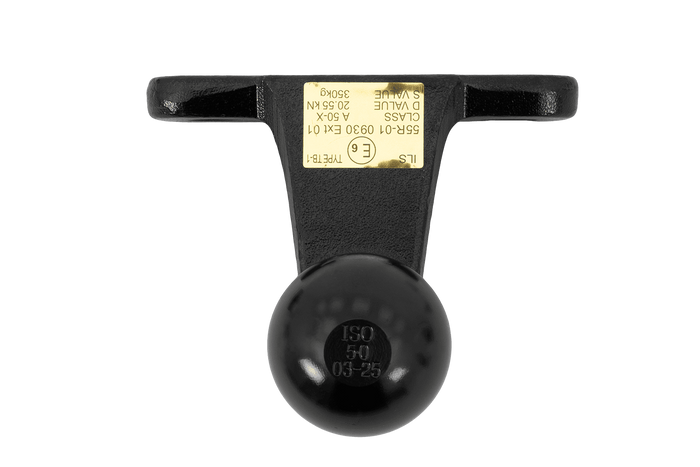

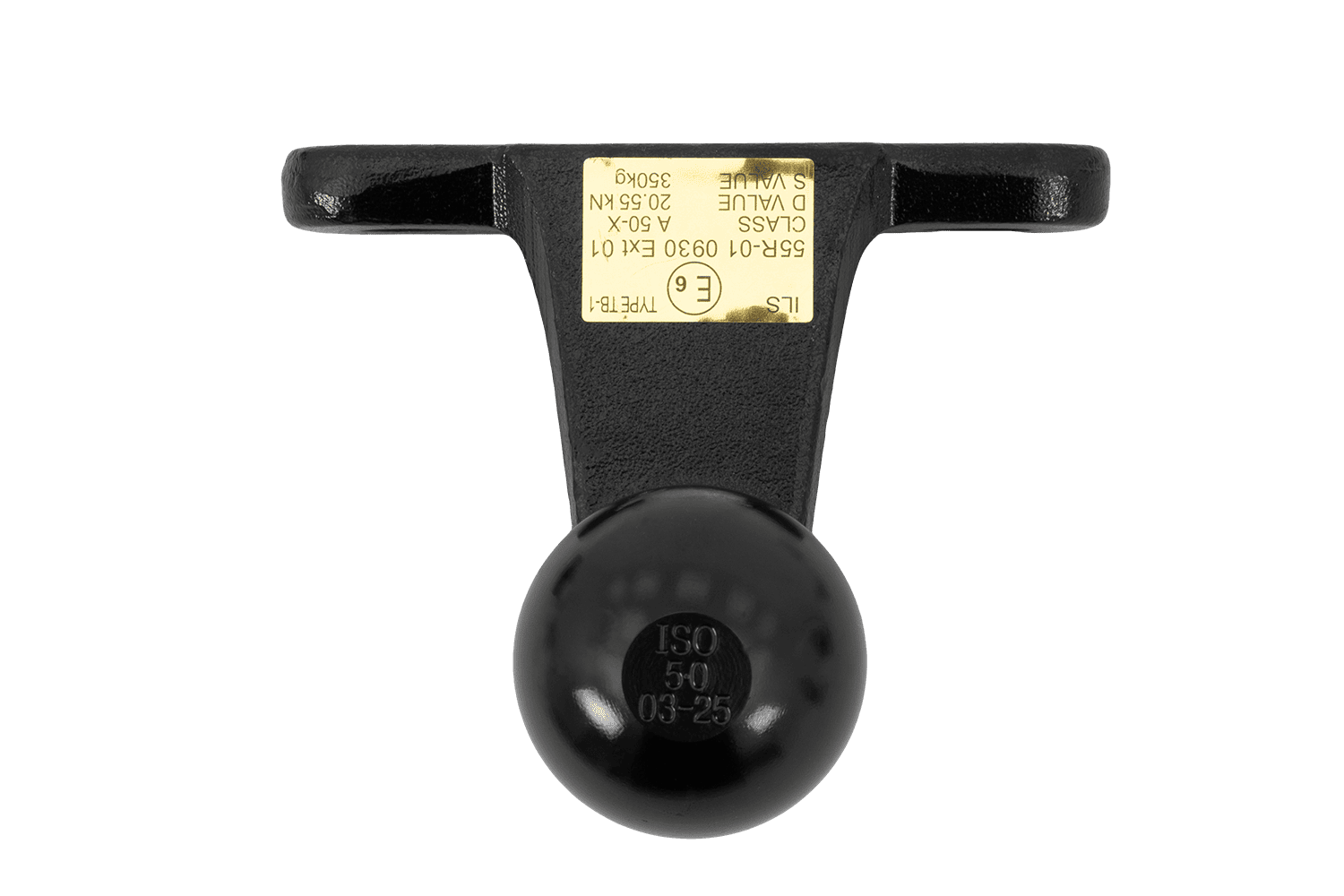

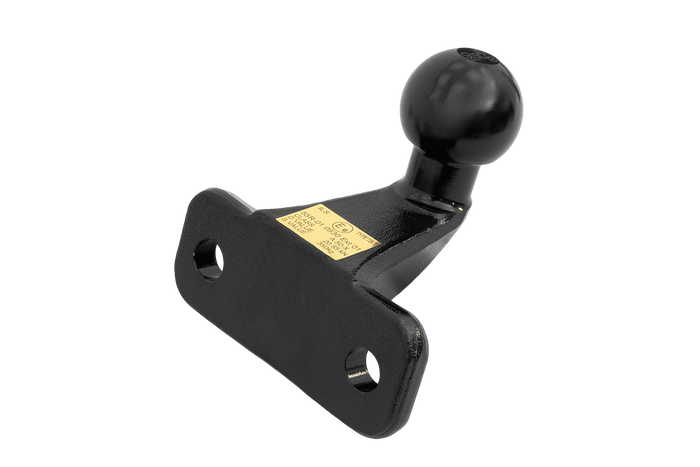

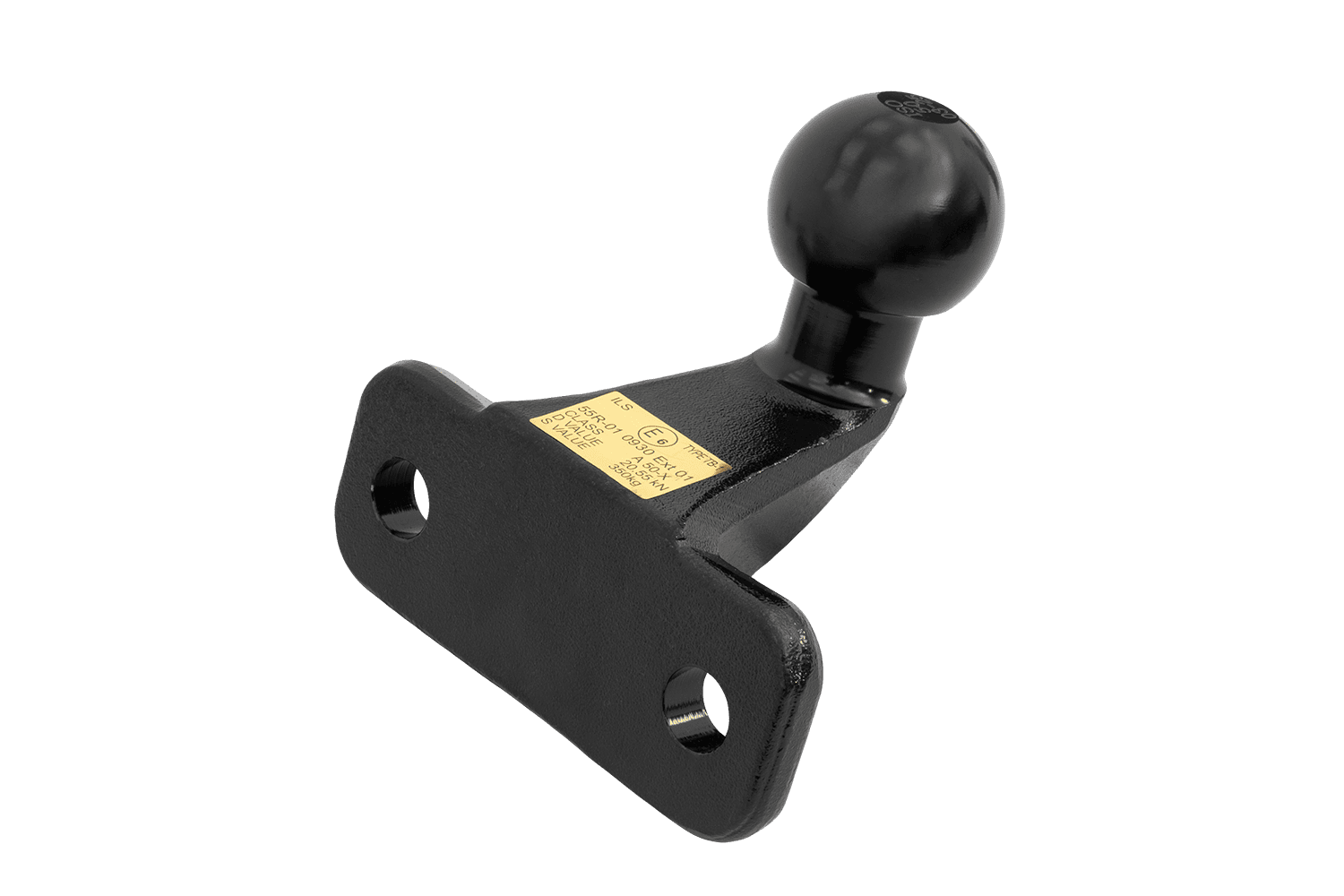

Die schwarze Beschichtung schützt die Oberfläche vor äußeren Einflüssen und verleiht der gesamten Konstruktion ein ästhetisch ansprechendes Aussehen. Die Kugel verfügt über eine europäische Straßenzulassung und kann daher nach fachgerechter Montage an Fahrzeug und Anhänger in Anhängersystemen verwendet werden.
Vor der Montage sind die Parameter der Anhängerkupplung, des Trägers, der Schrauben und der Anhängerkupplung sowie die zulässigen Werte für das Fahrzeug zu prüfen. Die maximale Tragfähigkeit der gesamten Baugruppe wird stets durch das Bauteil mit der geringsten Tragfähigkeit bestimmt.
Die wichtigsten Daten
- Typ: Flanschkugel für Anhängerkupplung
- Montageart: frontal,
- Anzahl der Befestigungsschrauben: 2,
- Schraubengröße: M16,
- Lochabstand: 90 mm,
- maximale Anhängelast: 3500 kg,
- maximale vertikale Last: 350 kg,
- Parameter D: 20,55 kN,
- Kugelhöhe: 80 mm,
- Abstand von der Montagefläche: 75 mm,
- Handwerkskunst: Schmieden,
- Farbe: Schwarz,
- Europäische Homologation,
- Anwendungsbereich: Liefer-, Gelände- und Nutzfahrzeuge
