ProPlus 341216V01 Kugelkopf-Anhängerkupplung mit Doppelfunktion, 50 mm, 3500 kg
- Die ProPlus 341216V01 Kugelkupplung ist sowohl für Kugel- als auch für Ösenkupplungen geeignet. Sie bietet eine Anhängelast von bis zu 3500 kg, eine Stützlast von 350 kg, einen D-Wert von 20,2 kN und ist nach R55 zugelassen. Ein Bolzen und Befestigungsmat
ProPlus 341216V01 Kugelkopf-Anhängerkupplung mit Doppelfunktion, 50 mm, 3500 kg

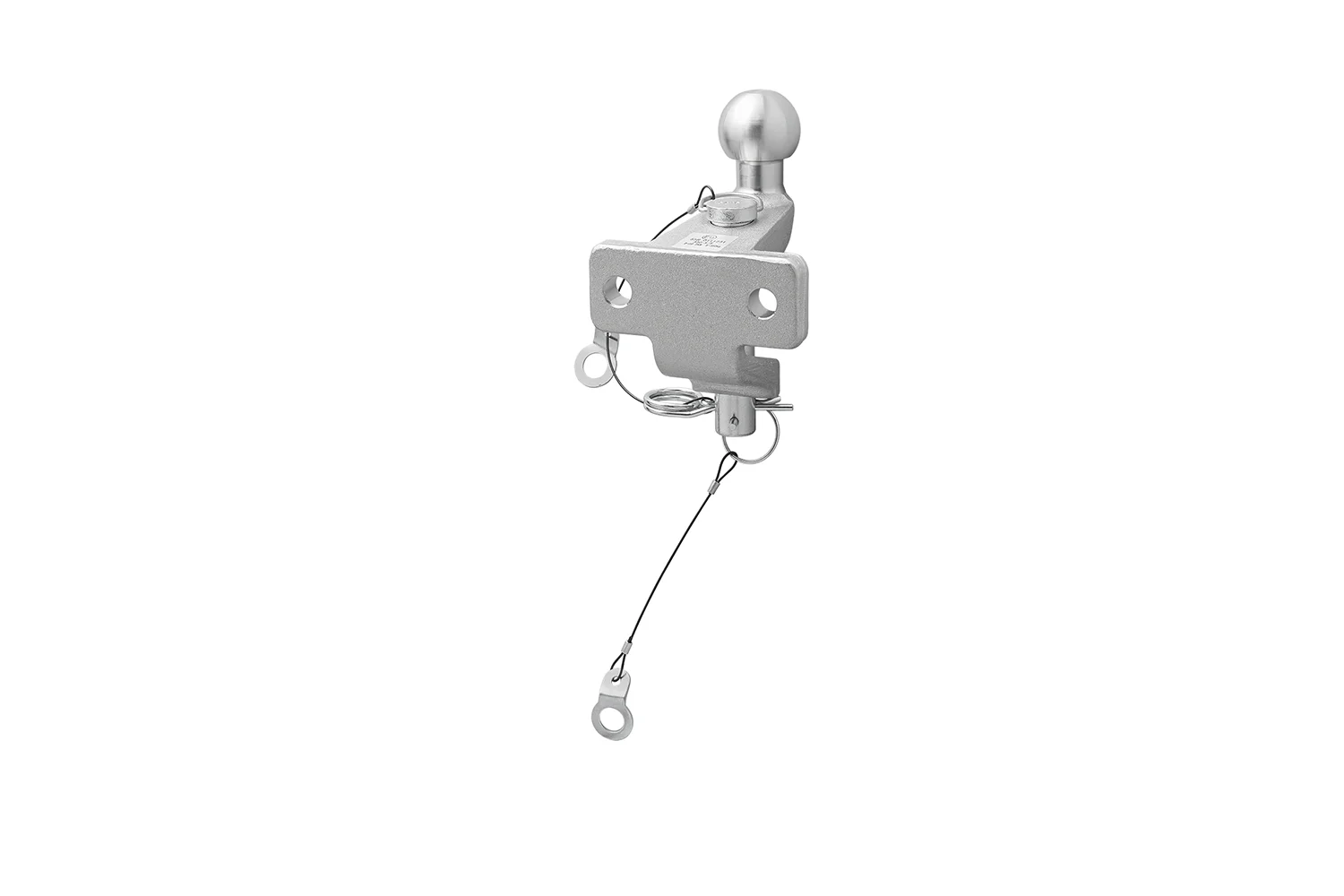

Die ProPlus 341216V01 Doppelfunktions-Anhängerkupplung ist ein verstärktes Flanschbauteil zur Frontmontage an einem entsprechend vorbereiteten Träger oder einer Anhängerkupplungsplatte. Sie eignet sich für Transporter, Pickups, Geländewagen sowie Spezialmaschinen und -fahrzeuge, die einen stabilen Kupplungspunkt erfordern.

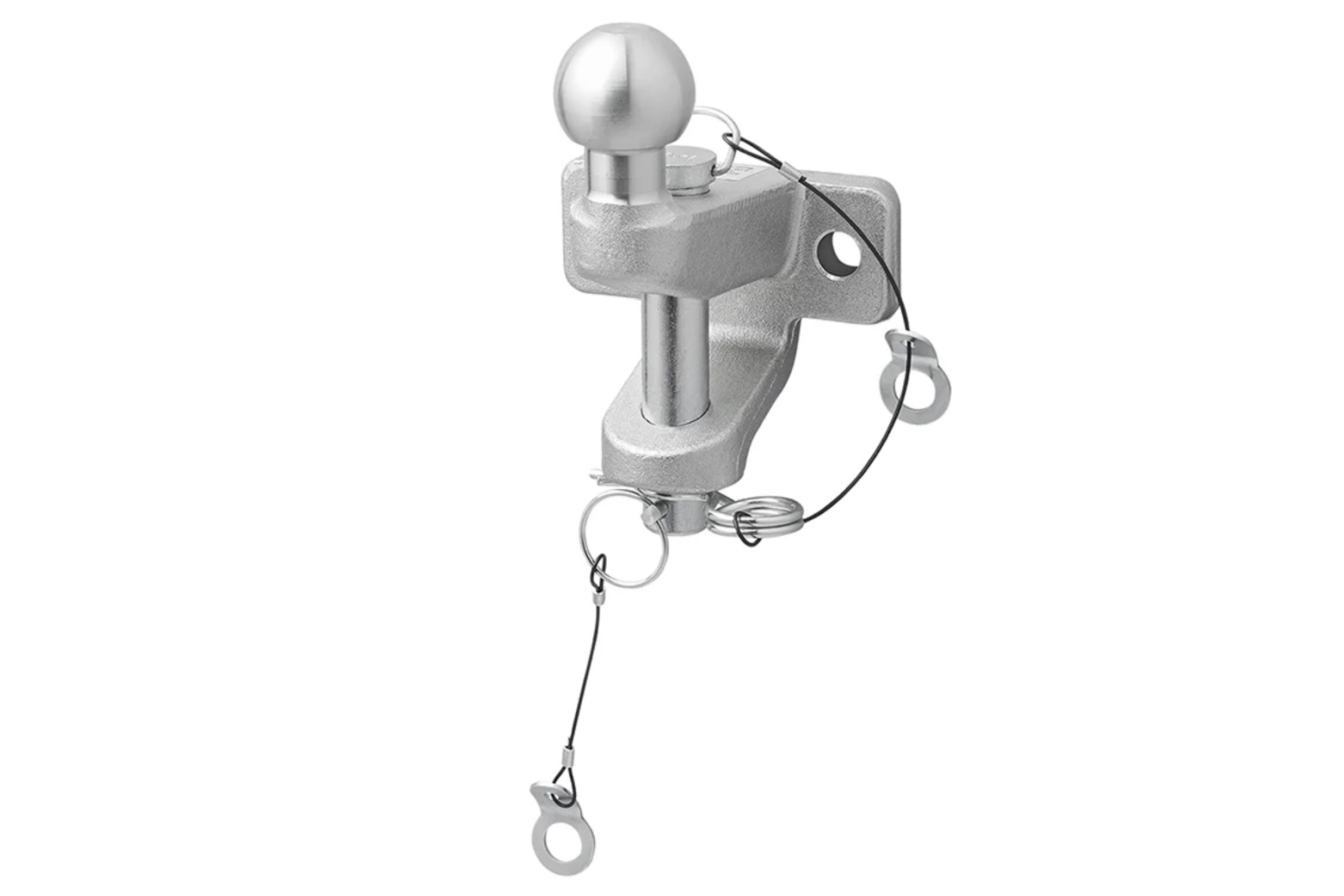

Die Konstruktion ermöglicht zwei Anschlussarten. Die Kugel mit 50 mm Durchmesser ist mit Standard -Kugelkupplungen kompatibel, während der untere Teil mit Stahlbolzen die Befestigung von Anhängern mit Ösenkupplung erlaubt. Dadurch kann ein einzelnes Bauteil in verschiedenen Transportkombinationen eingesetzt werden.

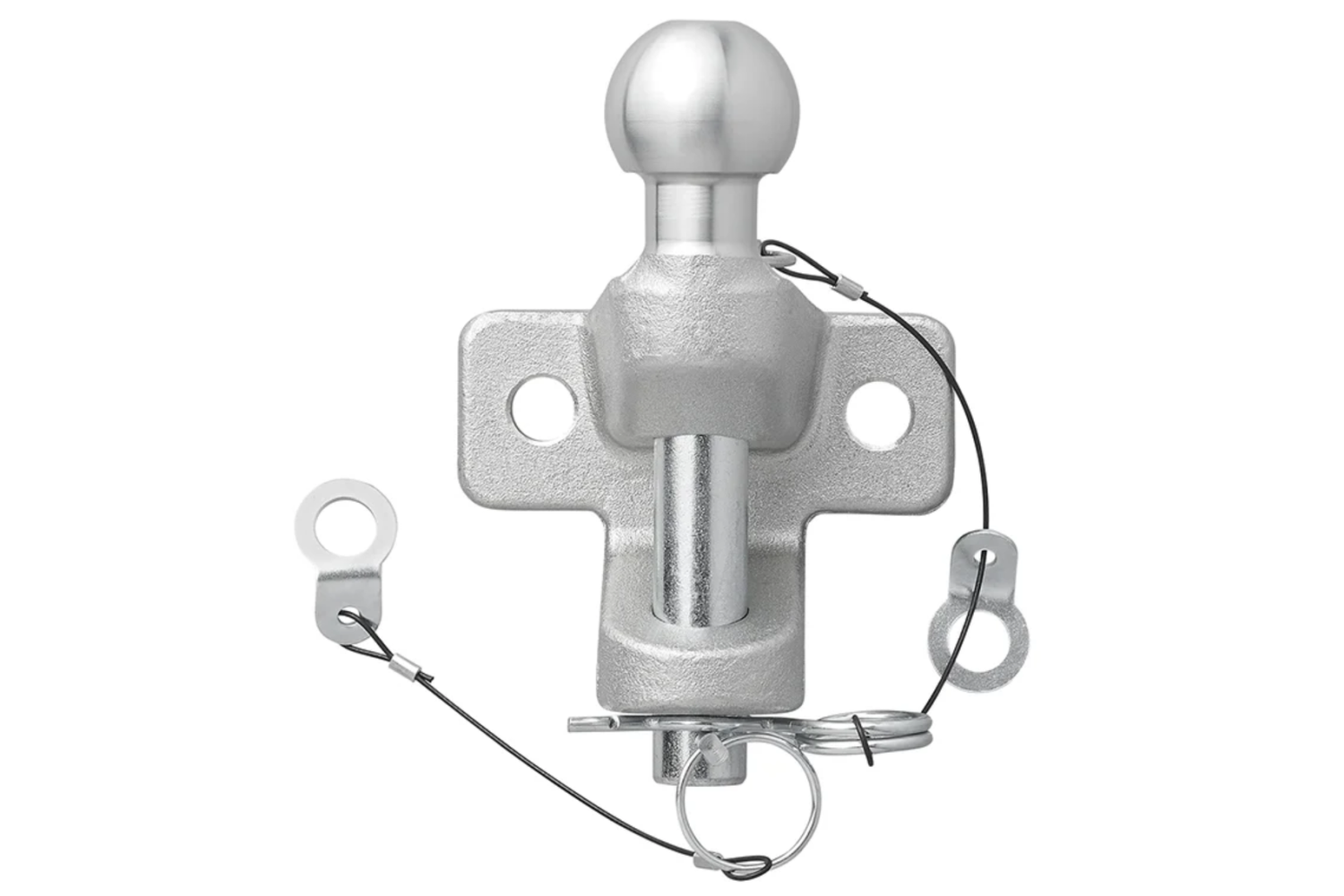

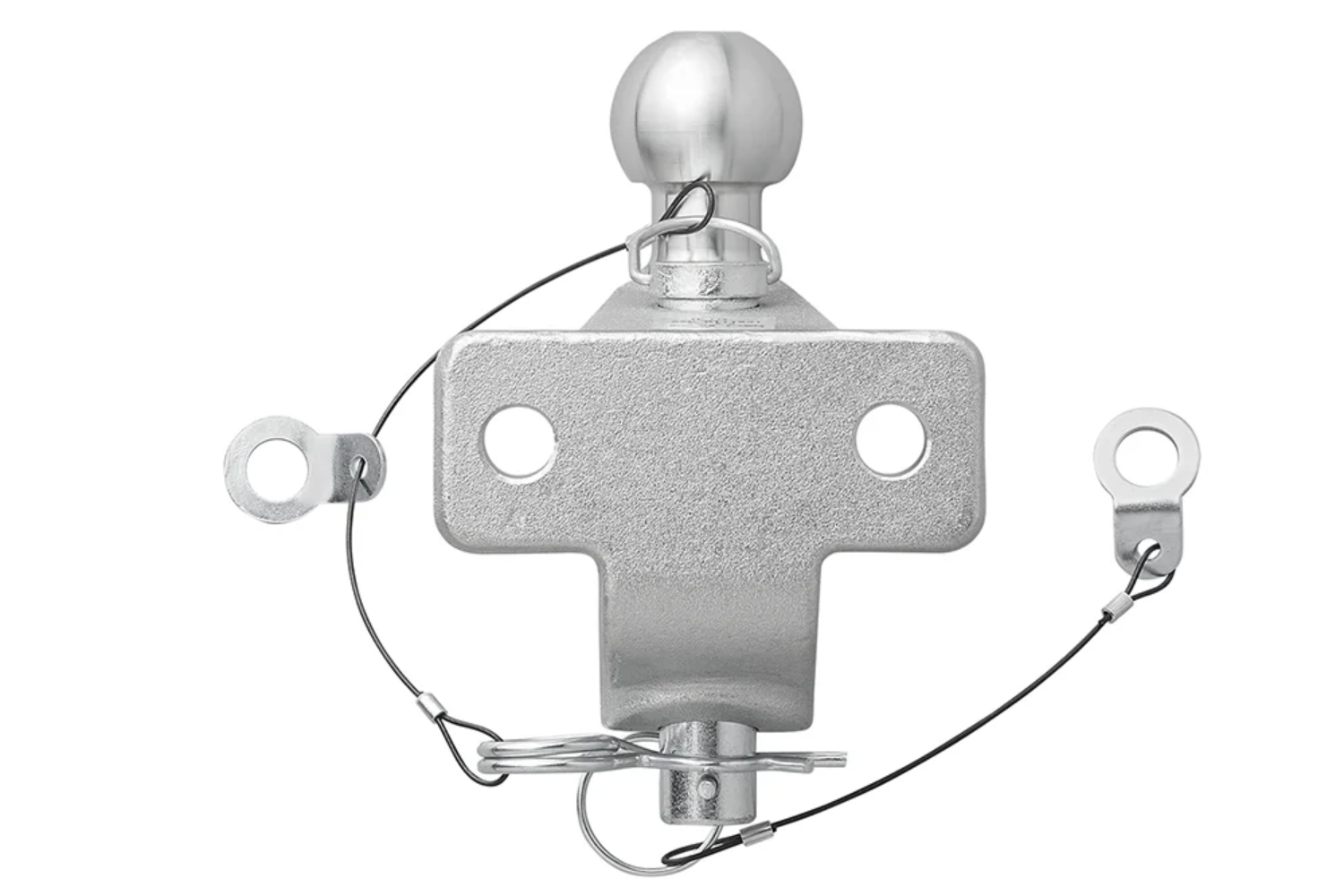

Das Set umfasst einen Verriegelungsbolzen aus Stahl, einen Beta-Federbolzen und einen zusätzlichen Stößel . Die Sicherheitselemente sind durch elastische Schnüre verbunden, wodurch das Verlustrisiko beim Auslösen des Hakens verringert wird.

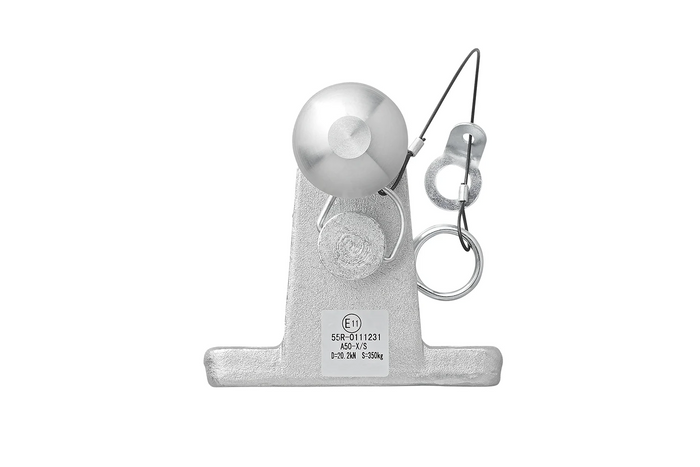

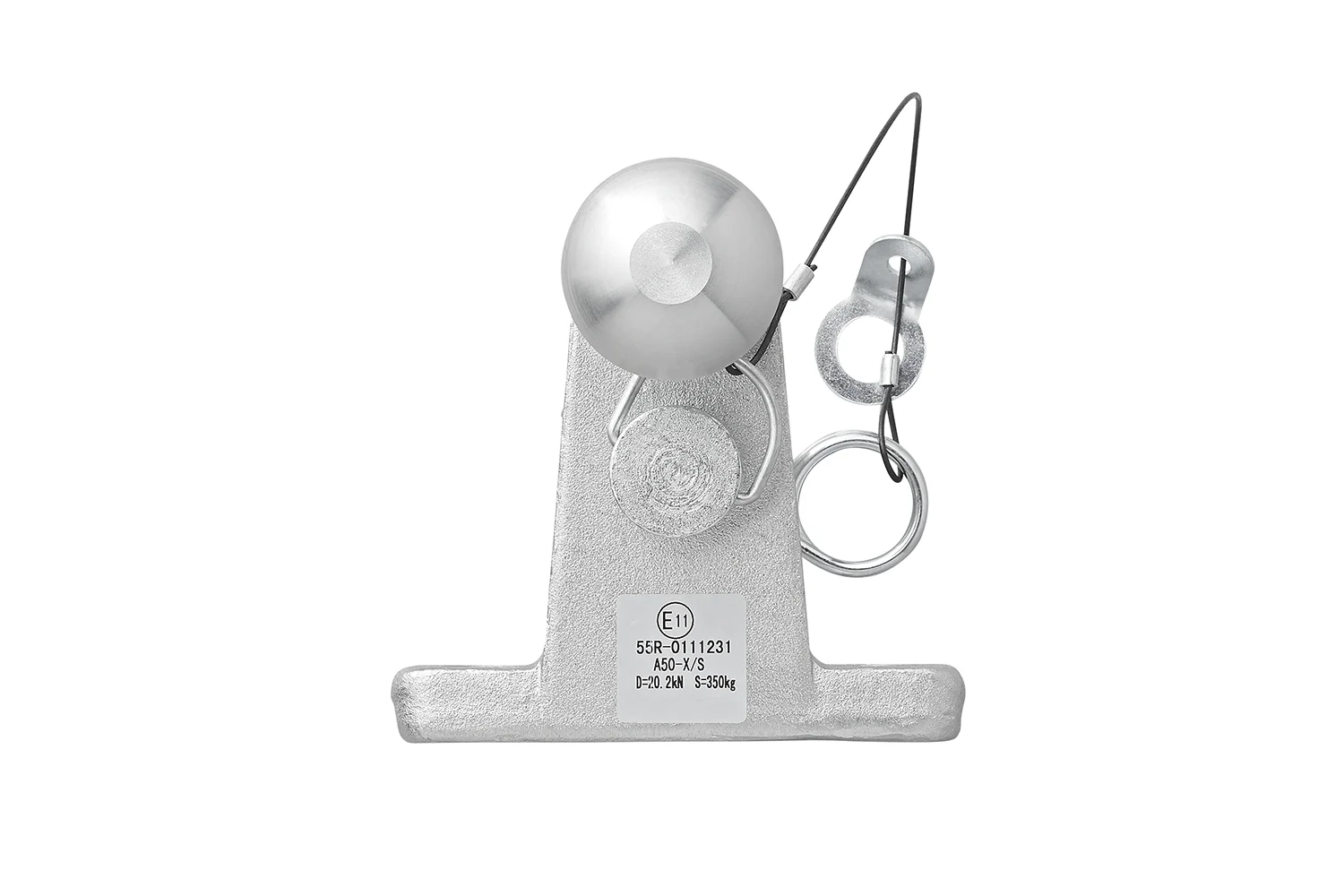

Das maximale Anhängelastgewicht beträgt 3500 kg, die zulässige Stützlast 350 kg und der D-Parameter 20,2 kN. Das Produkt verfügt über die europäische Zulassung R55 und erfüllt somit die Anforderungen an mechanische Kupplungsvorrichtungen.
Verwenden Sie für die Montage M16-Schrauben der Festigkeitsklasse 8.8, Muttern der Festigkeitsklasse 8 und passende Sicherungsscheiben. Befestigungsmaterial ist nicht im Lieferumfang enthalten. Das empfohlene Anzugsmoment beträgt 240 Nm. Die zulässige Gesamtlast des Systems richtet sich stets nach dem Bauteil mit den niedrigsten Parametern.
Die wichtigsten Daten
- Typ: Doppelfunktions-Flanschkugel,
- Unterstützung für Kugel- und Augknoten,
- Kugeldurchmesser: 50 mm,
- maximales Anhängergewicht: 3500 kg,
- maximale vertikale Last: 350 kg,
- Parameter D: 20,2 kN,
- Homologation: R55,
- Material: Schmiedestahl,
- Farbe: Silber
- Vorderbaugruppe,
- Erforderliche Schrauben: M16, Festigkeitsklasse 8.8,
- Erforderliche Nüsse: Klasse 8,
- Empfohlenes Anzugsdrehmoment: 240 Nm,
- Die Befestigungselemente sind nicht im Set enthalten.
- Einsatzgebiete: Lieferwagen, Pickups, Geländewagen und Spezialfahrzeuge.

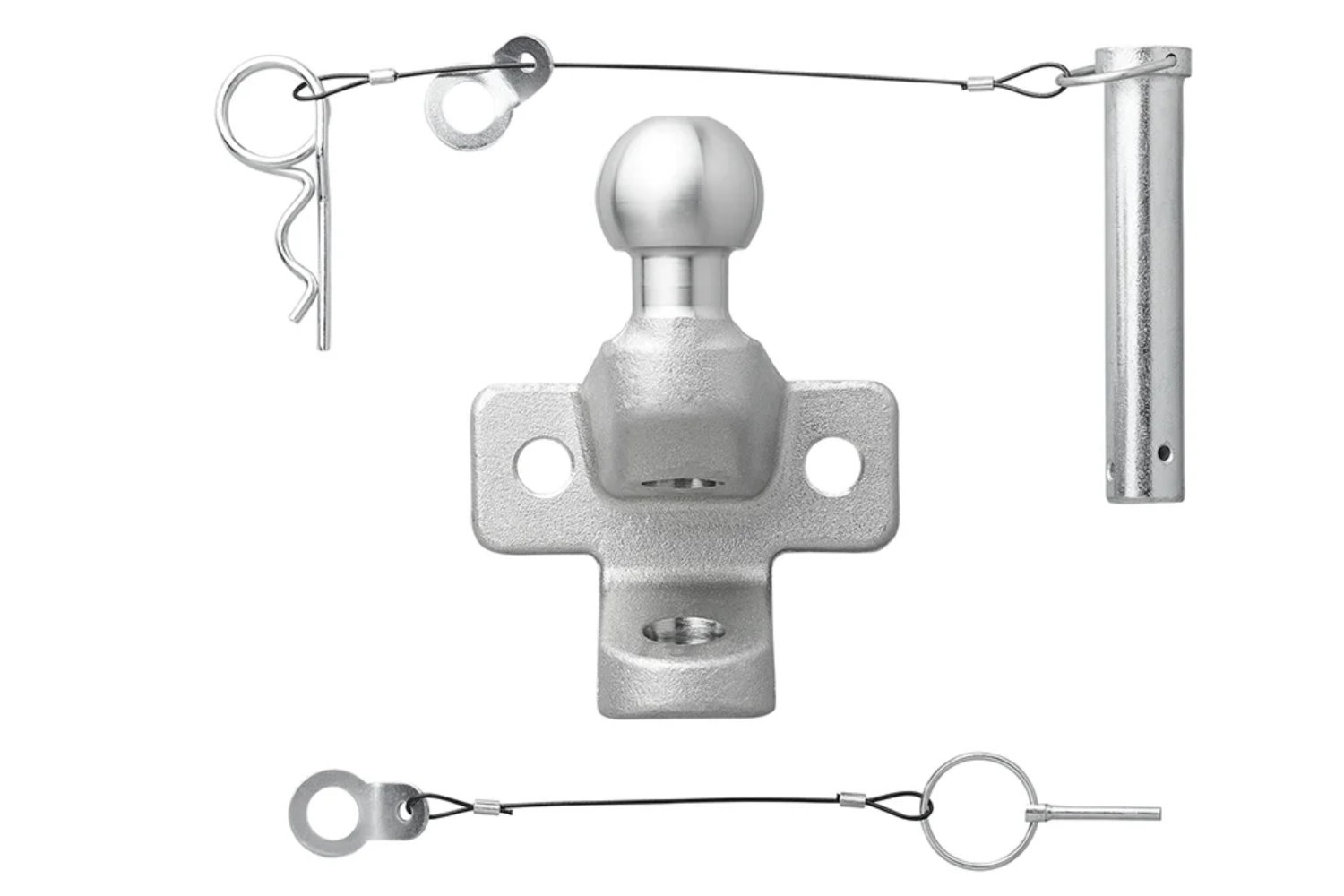

Inhalt des Sets
- Doppelfunktions-Flanschkugel,
- Stahlverriegelungsbolzen,
- Beta-Federkeilstift
- zusätzlicher Verriegelungsbolzen,
- Verlustsichere Sicherungsleinen
